Стандартные окрасочно-сушильные камеры (ОСК) устанавливаются на приямке, глубина которого, как правило, составляет не менее 60 см. Но существуют ситуации, когда производственная необходимость требует установки ОСК в местах, где изготовление приямка невозможно, например: очень близко находятся грунтовые воды, пол цеха находится на последнем этаже здания или под полом цеха расположены коммуникации, сильно армированный железобетон и т.п.

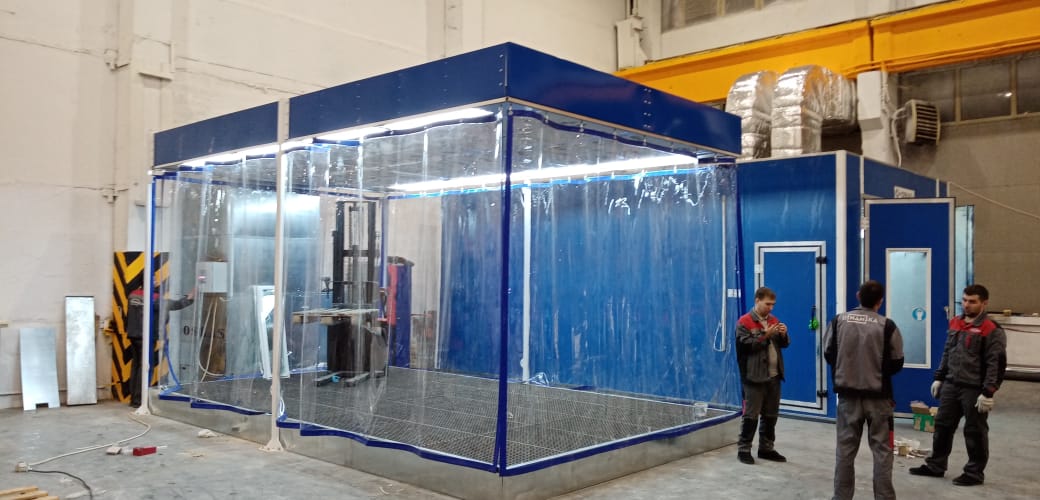

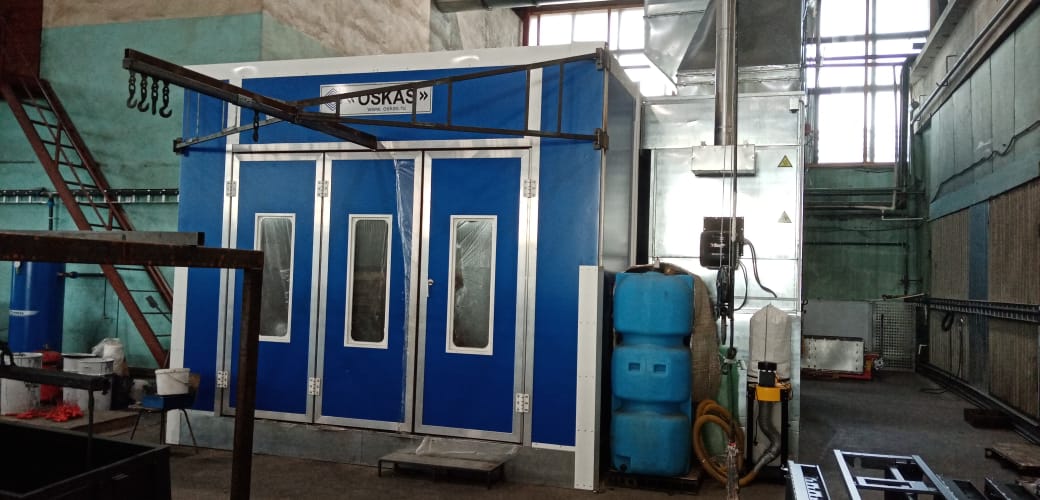

Если при этом поток в кабине ОСК должен быть вертикальным, то в этих случаях подпольный вентиляционный канал исполняют в виде герметичного металлического короба, положенного в основание кабины. Такие ОСК называют «окрасочные камеры закрытого типа на металлическом основании».
Высота (глубина) такого основания зависит от того, каким способом окрашиваемая деталь будет попадать в камеру и насколько удобна для работающих будет образованная основанием «ступенька» в цехе. Иногда вровень с основанием ОСК в цехе изготавливают платформу-основание такой же высоты для перемещения рабочих и грузов. Известны случаи, когда камеру на металлическом основании опускали в приямок так, чтобы уровень её пола совпадал с уровнем пола цеха.
Особенности покрасочных камер на металлическом основании
В любом случае, высота (глубина) основания не должна быть менее 250 мм, иначе возникают трудности с распределением вытяжного воздушного потока. Для решения задачи такого распределения и обеспечения однородности потока в кабине используют поддоны с отверстиями, которые создают для потока различное сопротивление в разных частях пола. Одновременно такие поддоны служат держателями фильтров-уловителей опыла. Часто отверстия в таких поддонах делают методом частичной просечки, что позволяет изменять степень пропускания поддона при открывании-закрывании просечённых отверстий и, соответственно, настраивать однородность воздушного потока через кабину ОСК

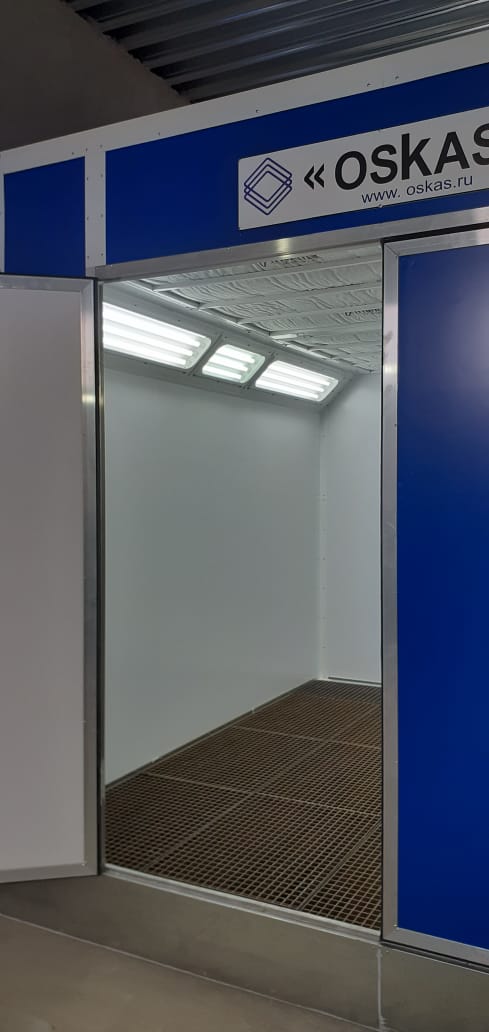

Помимо поддонов в конструкцию металлического основания входит набор металлических опор, креплений и металлических решёток, принимающих на себя вес детали и маляра (или только маляра, если деталь окрашивается на подвесе).
В автосервисах окрасочные камеры на поднятом металлическом основании требуют изготовления пандуса, который занимает место в цехе. Техническое решение этой проблемы существует — и это организация подъёмного пандуса с решётками внутри кабины. После закатки автомобиля пандус поднимается, фиксируется, и маляр ходит в кабине по ровному полу.
Чем меньше угол пандуса, тем легче закатывать в камеру авто, но и пандус длиннее, он занимает больше места. Чем пандус короче, тем большее количество людей потребуется для закатки авто в кабину. Заезжать в кабину ОСК автомобиля самостоятельно – отдельная «головная боль», т.к. по правилам безопасности при окраске в баке автомобиля не должно содержаться топлива.
В компании «ОСКАС» вы можете заказать покрасочную камеру на металлическом основании по выгодным ценам. Доставка осуществляется во все регионы России. Если у вас остались вопросы, можете проконсультироваться с нашими специалистами, они ответят и помогут с выбором.
