Покрасочные камеры для помещений

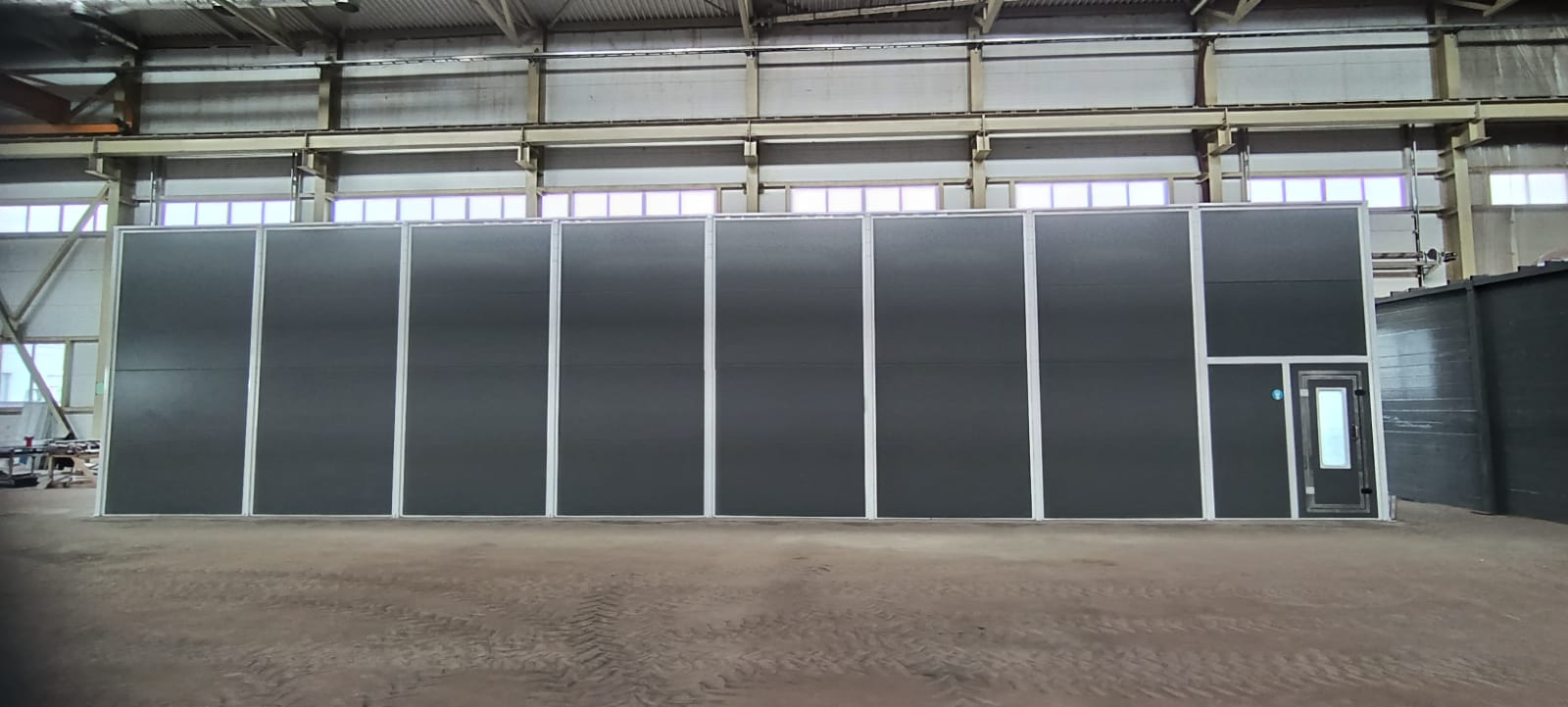

Устанавливать покрасочно-сушильные камеры рекомендуется в помещении — это является стандартным вариантом размещения оборудования.

Кабины устанавливаются, как правило, на приямок, служащий подпольным вентиляционным каналом вытяжки. В случае невозможности изготовления приямка — на ровный пол. При этом вытяжка может быть установлена как в боковые (в заднюю торцевую) стены кабины при использовании диагональной схемы воздушного потока, так и в решётки пола, поднятого на металлическое основание.

Требования к помещению

Требования к помещению цеха* для установки окрасочно-сушильных камер (ОСК) — категория по взрыво- и пожароопасности (по ПУЭ) должна быть не выше, чем ВI-б.

Если это требование не выполняется, то возможны два варианта выхода из положения:

• исполнение элементов ОСК, включая тепловентиляционную установку (ТВУ), во взрывобезопасном исполнении для указанной в документации категории (это сильно удорожает поставку и сертификацию оборудования);
• повышение взрывобезопасности элементов кабины с выносом ТВУ в отдельное помещение или пристройку, а также удаление элементов управления ОСК на безопасное расстояние**.

В нормативных документах требуется также наличие аварийного размыкателя электропитания ОСК, расположенного в некотором удалении от кабины и ТВУ. Он нужен для того, чтобы при аварии и срочной необходимости обесточить оборудование персонал двигался не к области аварии, а ОТ неё.

Часто Заказчик берётся самостоятельно изготовить и смонтировать короба и оголовки технологической вентиляции ОСК, и при этом фиксируется большое количество нарушений здравого смысла, а также нормативных документов (СП 60.13330.2020. Свод правил. Отопление, вентиляция и кондиционирование воздуха; СНиП 41-01-2003 и т.п.).

Для ознакомления с основными правилами изготовления технологической вентиляции окрасочно-сушильной камеры отсылаем читателя к специальной статье, а пример вопиющей безграмотности при организации оголовков вентиляции и дымовой трубы — на рисунке ниже.

При воздухозаборе снаружи здания стандартная тепловая мощность, расходуемая на нагрев приточного воздуха, может составлять 300 кВт, что для производительности вентиляции порядка 24 000 куб.м/ч даёт величину нагрева dT~= 30 С.

Чтобы обеспечить нормальную работу камеры при низких наружных температурах, не снижая потока через кабину ОСК, многие Заказчики применяют схему полного либо частичного воздухозабора из цеха. Такая схема влияет на общеобменную вентиляцию цеха, и, чтобы предотвратить выстуживание помещения (и падение воздушного давления), необходимо предусмотреть меры для компенсации излишка удаляемого тёплого воздуха.

Также необходимо указать, что как пространство внутри покрасочной кабины, так и помещение цеха, в котором она установлена, необходимо оснастить автоматическими системами пожаротушения и пожарной сигнализации (ТР ТС 010/2010).

Для того чтобы установка окрасочно-сушильной камеры в помещении была произведена с соблюдением всех норм безопасности, без нарушений правил и требований, обращайтесь к профессионалам. У нас вы можете заказать покрасочные камеры как стандартной конфигурации, так и по вашим параметрам, а также их доставку и монтаж.

*Примечание 1. Следует иметь ввиду распространённое заблуждение по отнесению кабины ОСК к помещению.

Пространство внутри кабины ОСК не является помещением, а относится к пространству внутри технологического оборудования, при нормальной работе которого взрывоопасные смеси внутри не образуются. Образование взрывоопасных смесей в объёме кабины возможно в исключительных случаях, только при авариях. Таким образом, внутри кабины зона взрывоопасности характеризуется как ВI-а, что требует использования при работе операторов внутри кабины только оборудования, отвечающего повышенным требованиям по взрывобезопасности.

**Примечание 2. Согласно устаревшим требованиям действующих ныне нормативных документов (принятых в те времена, когда покрасочные камеры имели негерметизированные проёмы и располагались в промышленных цехах в единой цепи поточных линий окраски) неопасным считается пространство за пределами зоны, радиусом 5 м от открытого проёма кабины окраски. Поэтому часто местные органы пожарного надзора требуют отнесения силовых электрошкафов ОСК (и даже иногда пультов управления) от ворот и персональных дверей кабины на это расстояние.
